<big id="8u3pg"></big>
<thead id="8u3pg"></thead>
    1. <samp id="8u3pg"></samp>

        1. 成人拍拍拍无遮挡免费视频,日韩精品无码成人专区av,中文字幕久久久人妻无码,日本久久久久久级做爰片,少妇爽滑高潮几次,侵犯强奷高清无码,亚洲另类无码一区二区三区,手机国产丰满乱子伦免费视频
          0755-29881268
          138-2520-0700
          掌握行業資訊 關注誠瑞豐科技動態

          鈑金加工12個常見問題及解決方法詳解

          作者: 編輯: 來源: 發布日期: 2021.07.10
          信息摘要:
          鈑金加工的彎曲和成型工序均在折彎機上進行,將工件放到折彎機上,利用升降桿制動,工件滑到適當位置,通過彎曲杠桿施力使板材彎曲。但在實際操作中,…

          鈑金加工的彎曲和成型工序均在折彎機上進行,將工件放到折彎機上,利用升降桿制動,工件滑到適當位置,通過彎曲杠桿施力使板材彎曲。但在實際操作中,可能會出現各種問題,本文將進行匯總并提出解決辦法。

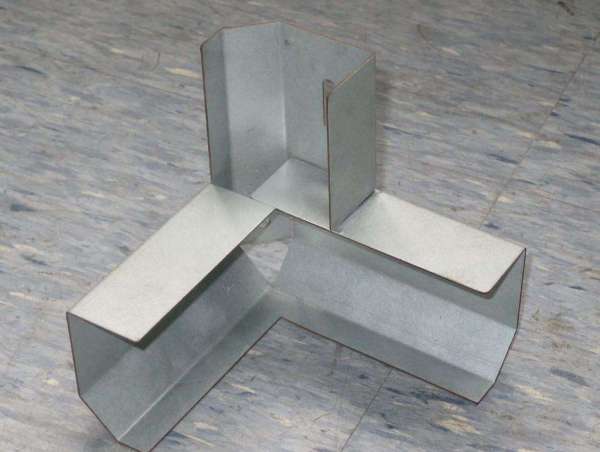

          鈑金折彎加工件

          問題一:折彎邊不平直,尺寸不穩定

          【原因】

          1. 設計工藝沒有安排壓線或預折彎;

          2. 材料壓料力不夠;

          3. 凸凹模圓角磨損不對稱或折彎受力不均勻;

          4. 高度尺寸太小;

          【解決方案】

          1. 設計壓線或預折彎工藝;

          2. 增加壓料力;

          3. 凸凹模間隙均勻、圓角拋光;

          4. 高度尺寸不能小于最小極限尺寸;

          問題二:工件折彎后外表面擦傷

          【原因】

          1. 原材料表面不光滑;

          2. 凸模彎曲半徑太小;

          3. 彎曲間隙太小;

          【解決方案】

          1. 提高凸凹模的光潔度;

          2. 增大凸模彎曲半徑;

          3. 調整彎曲間隙;

          問題三:彎曲角有裂縫

          【原因】

          1. 彎曲內半徑太小;

          2. 材料紋向與彎曲線平行;

          3. 毛坯的毛刺一面向外;

          4. 金屬可塑性差;

          【解決方案】

          1. 加大凸模彎曲半徑;

          2. 改變落料排樣;

          3. 毛刺改在制件內圓角;

          4. 退火或采用軟性材料;

          問題四:彎曲引起孔變形

          【原因】采用彈壓彎曲并以孔定位時彎臂外側由于凹模表面和制件外表面摩擦而受拉,使定位孔變形。

          【解決方案】

          1. 采用形彎曲;

          2. 加大頂料板壓力;

          3. 在頂料板上加麻點格紋,以增大摩擦力防止制件在彎曲時滑移;

          問題五:彎曲表面擠壓料變薄

          【原因】

          1. 凹模圓角太小;

          2. 凸凹模間隙過小;

          【解決方案】

          1. 增大凹模圓角半徑;

          2. 修正凸凹模間隙;

          問題六:制件端面鼓起或不平

          【原因】

          1. 彎曲時材料外表面在圓周方向受拉產生收縮變形,內表面在圓周方向受壓產生伸長變形,因而沿彎曲方向出現撓曲端面產生鼓起現象。

          【解決方案】

          1. 制件在沖壓最后階段凸凹模應有足夠壓力;

          2. 做出與制件外圓角相應的凹模圓角半徑;

          3. 增加工序完善;

          問題七:凹形件底部不平

          【原因】

          1. 材料本身不平整;

          2. 頂板和材料接觸面積小或頂料力不夠;

          3. 凹模內無頂料裝置;





          【解決方案】

          1. 校平材料;

          2. 調整頂料裝置,增加頂料力;

          3. 增加頂料裝置或校正;

          4. 加整形工序;

          問題八:彎曲后兩邊對向的兩孔軸心錯移

          【原因】材料回彈改變彎曲角度使中心線錯移;

          【解決方案】

          1. 增加校正工序;

          2. 改進彎曲模結構減小材料回彈;

          問題九:彎曲后不能保證孔位置尺寸精度

          【原因】

          1. 制件展開尺寸不對;

          2. 材料回彈引起;

          3. 定位不穩定;

          【解決方案】

          1. 準確計算毛坯尺寸;

          2. 增加校正工序或改進彎曲模成型結構;

          3. 改變工藝加工方法或增加工藝定位;

          問題十:彎曲線與兩孔中心聯機不平行

          【原因】彎曲高度小于最小彎曲極限高度時彎曲部位出現外脹現象;

          【解決方案】

          1. 增加折彎件高度尺寸;

          2. 改進折彎件工藝方法;

          問題十一:彎曲后寬度方向變形,被彎曲部位在寬度方向出現弓形撓度

          【原因】由于制件寬度方向的拉深和收縮量不一致產生扭轉和撓度;

          【解決方案】

          1. 增加彎曲壓力;

          2. 增加校正工序;

          3. 保證材料紋向與彎曲方向有一定角度;

          問題十二:帶切口的制件向下撓曲

          【原因】切口使兩直邊向左右張開,制件底部出現撓度;

          【解決方案】

          1. 改進制件結構;

          2. 切口處增加工藝留量,使切口連接起來,彎曲后再將工藝留量切去。

          13825200700
          五金沖壓,鈑金加工-誠瑞豐公司

          contact

          • 電話:075529881268
          • 手機:13825200700
          • 郵箱:sales@chenvo.com
          • Q Q:3230838401
          五金沖壓,鈑金加工,沖壓模具廠-深圳,開平,天津 官方微信
          誠瑞豐專注于精密五金沖壓、沖壓件加工、五金沖壓模具、鈑金加工件、五金配套產品的研發設計與定制生產 備案號:粵ICP備16097905號     深圳、江門、天津三大生產基地
          主站蜘蛛池模板: 国产探花在线精品一区二区| 四虎成人免费视频在线播放| 无码国产一区二区三区四区| 亚洲精品国产福利一二区| 人妻少妇精品专区性色av| 久久丫亚洲一区二区| 日韩激情一区二区三区| 免费拍拍拍网站| 国产激情久久久久影院小草| 国99久9在线 | 免费| 欧美叉叉叉bbb网站| 人妻少妇中文字幕乱码| 成人免费乱码大片a毛片| 免费人成在线观看网站品善网| 蜜臀av色欲a片无人一区| 无码成人午夜在线观看 | 草草浮力影院| 久久发布国产伦子伦精品| 国产国产人免费人成免费视频 | 四虎永久精品免费视频| 日本肥老妇色xxxxx日本老妇 | 欧美肥屁videossex精品| 国产中年熟女大集合| 免费无遮挡无码视频网站| 在线成人看片黄a免费看| 韩国V欧美V亚洲V日本V| 欧美超大胆裸体xx视频| 毛葺葺老太做受视频| 国产精品福利自产拍在线观看| 色一情一乱一伦一区二区三区日本| 免费h动漫无码网站| 国产熟睡乱子伦视频在线播放| 99re热这里只有精品视频| 午夜无码福利伦利理免| 午夜免费福利小电影| 亚洲中文字幕无码久久2017| 女人夜夜春高潮爽a∨片| 久久天天躁狠狠躁夜夜躁2020| 无码国产精品一区二区免费虚拟vr| 99国精品午夜福利视频不卡99 | 亚洲一二三区精品美妇|
