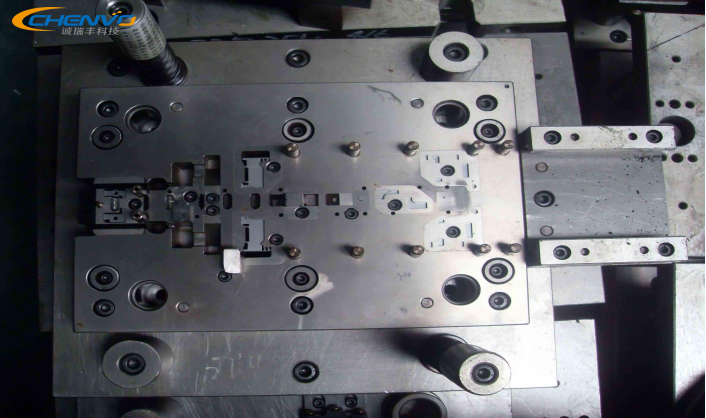

什么是沖裁間隙呢？

    沖裁間隙是指凸模刃口與凹模刃口之間的間隙。

    有單邊間隙與雙邊間隙之分。

     哪么，五金模具沖裁間隙對沖壓 件會(huì)有什么 影響？ 主要體現(xiàn)在以下幾個(gè)方面：

    1、間隙對斷面質(zhì)量的影響

    正常：上下裂紋重合，光亮帶大，塌角、毛刺、錐度小，表面平整；

    過大：上下裂紋不重合，撕裂拉斷，斷面粗、光亮帶小、塌角、刺錐度大；

    過小：上下裂紋不重合，發(fā)生二次剪切，形成第二光亮帶，毛刺大；

    不均：間隙小的一邊出現(xiàn)小質(zhì)量斷面特征，間隙大的一邊出現(xiàn)大間隙斷面質(zhì)量特征。

    2、間隙對尺寸精度的影響

    由于彈性變形的存在，沖裁結(jié)束后出現(xiàn)彈性恢復(fù)，使尺寸與凸凹模刃口尺寸產(chǎn)生尺寸偏差，而彈性變形大小與沖裁間隙有直接的關(guān)系。

間隙變化沖孔落料

    間隙增大金屬受向內(nèi)拉程度增大彈性回復(fù)使工件尺寸增大（孔尺寸）金屬的拉伸度增大，彈性回復(fù)工件尺寸減小（下工件尺寸）。

間隙變小金屬受壓程度增大，孔尺寸減小金屬受內(nèi)壓程度增大，工件尺寸增大。

    3、間隙對沖裁力的影響

    沖裁間隙對沖裁力的影晌規(guī)律是間隙越小,變形區(qū)內(nèi)壓應(yīng)力成分趟大,拉應(yīng)力成分越小,材料變形抗力增加,沖裁力就越大。反之,間隙越大,變形區(qū)內(nèi)拉應(yīng)力成分就越大,變形抗力降低,沖裁力就小。間隙達(dá)材料厚的5%-20%時(shí)，沖裁力下降不明顯。

    當(dāng)單邊間隙Z增大到材料厚度的15%-20%時(shí)，卸料力為0。

    4、間隙對五金模具壽命的影響

    由于工件與凸、凹模側(cè)壁之間有磨擦的存在，間隙小，磨擦大，模具壽命短。沖裁過程中,凸模與被沖孔之聞,凹模與落料件之閥均有摩擦,而且聞隙越小,摩擦越嚴(yán)重。所以過小的間隙對模具壽命極為不利,而較大的間隙可使凸模與凹模的側(cè)面與材料間的摩擦減小,井能減緩間隙不均勻的影響,從而提高模具的壽命。

    5、合理間隙值的確定

    間隙的選取要使沖裁達(dá)到較好的斷面質(zhì)量、較高的尺寸精度，較小的沖裁力，較高的模具壽命。

    合理間隙指一個(gè)范圍值，最大合理間隙，最小合理間隙。間隙的確定是綜合考慮上述各個(gè)因素的影響,選擇一個(gè)適當(dāng)?shù)膯栂斗秶鳛楹侠黹g隙。其上限為最大合理聞隙,下限為最小合理間隙，合理間隙指的是一個(gè)范圍值。在其體設(shè)計(jì)模具時(shí),根據(jù)工件和生產(chǎn)上的具體要求可按下列原則進(jìn)行選取：

    (l)當(dāng)工件的斷面質(zhì)量沒有嚴(yán)格要求時(shí),為了提高模具壽命和減小沖裁力,可以選擇較大間隙值。

    (2)當(dāng)工件斷面質(zhì)量及制造公差要求較高時(shí)應(yīng)選擇較小間隙值。

    (3)計(jì)算沖裁模刃日尺寸時(shí),考慮到模具在使用過程中的磨損會(huì)使刃日間隙增大,應(yīng)當(dāng)按Zmin值來計(jì)算。

    深圳市誠瑞豐科技股份有限公司23年來專注于高端精密五金模具沖壓產(chǎn)品的研發(fā)生產(chǎn)，賦能未來，致力于為各大成品廠商提供高效、精密、尖端的產(chǎn)品研發(fā)及定制化生產(chǎn)解決方案。咨詢熱線：0755-29881268
